更新时间: 2025-06-03

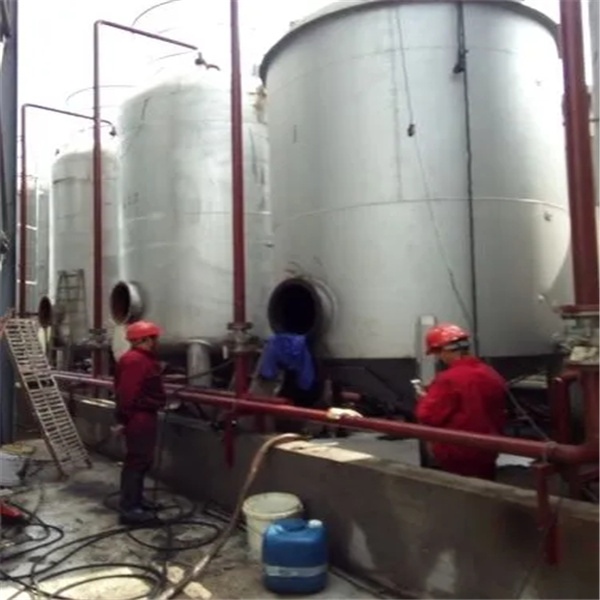

喷砂除锈本工程根据招标书和相关技术文件要求，钢材表面处理等级为Sa2.5级，根据工程实际情况，确定采用干法喷砂除锈。施工时按国家现行规范GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》执行。
1本工程钢材表面处理质量等级要求达到Sa2.5级，为非常彻底的喷射，处理后要求钢材表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物,任何残留的痕迹应仅是点状或条纹状的轻微色斑。
2采用干法喷砂法除锈，喷砂方法如图1-1所示。
3喷砂材料选用质坚有棱角的石英砂或硅质河砂，砂子必须净化，不得含有油污；砂子使用前应经筛选，粒径应全部通过3.2mm筛孔，不通过0.63mm筛孔，0.8mm筛孔筛余量不小于40％；砂子必须干燥，含水量不大于1％；砂子可重复使用，但必须符合上述规定。
4喷砂材料的堆放场地及施工现场应平整、坚实，防止砂子受潮、雨淋或砂内混入杂质。
5干法喷砂后的金属表面不得受潮。
6当金属表面温度低于露点以下3℃时，干法喷砂操作应停止；
7空压机规格型号选择时，其额定压力应不低于6kg/cm2。
8喷嘴入口处最小空气压力约为5kg/cm2，喷嘴出口端的直径磨损量超过起始内径的二分之一时，喷嘴不得继续使用。
